一、设备简介：

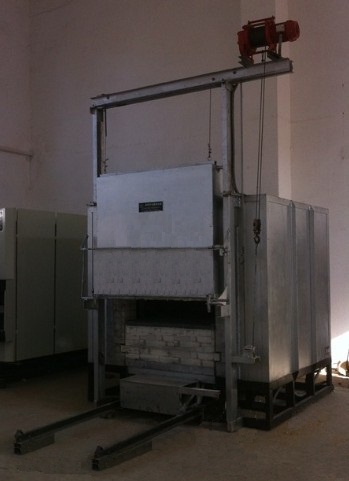

   该系列台车式电热焙烧炉均系周期作业式，适用于精密铸造行业的模壳加热，热效率高，比燃油，燃煤成本大大降低。

电加热台车式电热焙烧炉主要由炉壳、炉衬、加热元件、测温元件、控制柜等组成。

1、炉壳：主要由钢板及型钢焊接成型，外壳温度低，具有足够的强度和刚性，外形美观，炉底框架采用10#槽钢，炉体框架采用80#槽钢，63#、50#角钢，炉面板左右后面4毫米，炉底钢板厚度6毫米。

2、炉顶：采用陶瓷纤维折叠块，该材料具有蓄热散热损失小，升温快，节能好，使用寿命长等特点。

3、炉衬：炉底是2层高铝聚轻球砖，砖上面是2层莫来石保温砖，炉底采用碳化硅板幅射加热，侧墙采用莫来石砖砌筑。炉门采用电动葫芦自动升降，台车采用电机自动进出，具有保温性能好、节能、强度高等特点。

4、加热元件：采用硅碳棒作为加热元件，既能保证升温速率又能达到温度要求，使用寿命长。（ 左右各6支，炉底3支）

5、测温元件：采用优质S型热电偶测温。

6、电控柜：电器控制系统由二区控温，二路控制，该系统较集中能体现目前热处理技术的先进性。主电路采用可控硅模块，控温仪表采用PID智能温控仪，数字显示，仪表可手动调节。

二、主要技术参数：

三、设备使用的环境条件

海拔不超过1000m。周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体。没有明显的震动和颠簸。

四、安装、调试和培训：

设备运抵现场后，派有经验的工程技术人员前往现场免费指导安装调试工作，并严格按设计图纸和国家有关标准执行。为保证设备的质量，所用的元器件、零部件均为原生产厂的正品零件。

五、质量保证及技术服务：

制造设备的基本材料全部选用优质材料,配套件全部选用正规厂家的合格产品。在现场设备安装、调试期间，免费指导设备安装、调试，负责对操作人员进行培训。承诺售后:设备验收后,承诺售后服务及时有效.（注：在质保期内出现质量问题免费维修）硅碳棒质保5个月 ，炉体质保一年，热电偶质保6个月，电控柜质保6个月。

六、其他规格及技术要求可根据客户要求特殊制做
